![aufspannfeld Aufspannfeld am LKI](/fileadmin/user_upload/Institute/LKI/images/aufspannfeld.jpg)
© TU Graz/LKI
|
Das Aufspannfeld (10 x 20 m)
- Zweizeiliger "Spannbetonhohlkasten" seperat fundiert und mit einer 1,0m dicken Aufspannplatte (zweiachsig und zweilagig vorgespannt)
- Stahl-Aufspannschienen im Abstand von 0,5m Aufspannraster: 50x50(100)cm Ankerkraft pro Verankerung: max. 500kN
- Unterflur-Hydraulik-Ringleitung mit Zapfstellen
|
![pg1 Prüfmaschine 1MN](/fileadmin/user_upload/Institute/LKI/images/pg1.jpg)
© TU Graz/LKI |
1MN- Prüfegerüst (2 Stück)
4 Säulen- Prüfgerüst (Säulenabstand: 1 x 2,5m)
- vertikal verstallbares Querjoch mit hydr.- mech. Klemmung (lichte Höhe max 2,7m)
- am Aufspannfeld längsverschiebbar und mit dem Aufspannfeld gekoppelt (hydr. vorgespannte Zuganker)
- mit u.a. Prüfzylinder (100kN und 1000kN) bestückbar
|
![pg Prüfmaschine 4MN](/fileadmin/user_upload/Institute/LKI/images/pg.jpg)
© TU Graz/LKI |
3MN bzw. 4MN- Prüfegerüst (1 Stück)
4 Säulen- Prüfgerüst (Säulenabstand: 1,5 x 3,5m)
- vertikal verstallbares Querjoch mit Passivklemmung (lichte Höhe max 5,0m)
- am Aufspannfeld längsverschiebbar (l= ±3,5m) und mit dem Aufspannfeld gekoppelt (hydr. vorgespannte Zuganker)
- mit 1MN- und 4MN Prüfzylinder bestückbar
|
![reaktionswand](/fileadmin/user_upload/Institute/LKI/images/reaktionswand.jpg)
© TU Graz/LKI |
Reaktionswandelemente
modulares Reaktionswandsystem
- mit dem Aufspannfeld verspannt
- Module in verschiedenen Größen
|
![100kn Prüfzylinder 100kN](/fileadmin/user_upload/Institute/LKI/images/100kn.jpg)
© TU Graz/LKI |
100kN Prüfantrieb (1 Stück)
Servohydraulischer Prüfzylinder MTS F= ±100kN, hmax= 250mm
- mit Fussplatte bzw. Kopf- und Fussgelenk sowie sphärischer Druckplatte
- Kraftmessdose und deltap- Aufnehmer
|
![1mn Prüfzylinder 1000kN](/fileadmin/user_upload/Institute/LKI/images/1mn.jpg)
© TU Graz/LKI |
1MN Prüfantrieb (2 Stück)
Servohydraulischer Prüfzylinder MTS F= ±1000kN, hmax= 250mm
- mit Fussplatte bzw. Fuss- und Kopfgelenken (letztere "spielfrei") sowie sphärischer Druckplatte
- Kraftmessdose und deltap-Aufnehmer
|
![4mn Prüfzylinder 4000kN](/fileadmin/user_upload/Institute/LKI/images/4mn.jpg)
© TU Graz/LKI |
4MN Prüfantrieb (1 Stück)
Servohydraulischer Hohlkolbenprüfzylinder
Fstat= ±4MN, Fdyn= ±3MN, hmax= 250mm, di= 250mm (Durchm. Bohrung)
- sphärische Druckplatte (Pendelachse)
- Kraftmessdose und deltap- Aufnehmer
- Biegemomentmessung X/Y
|
![beta1000 Universalprüfmaschine 1000kN](/fileadmin/_processed_/5/6/csm_beta1000_09c70a0524.jpg)
© TU Graz/LKI |

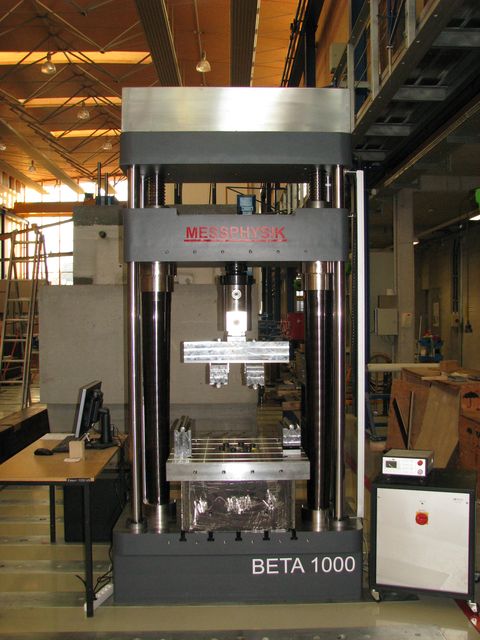

Universalprüfmaschine BETA1000
Fmax=1000kN, Druck hmax=1200mm, Zug hmax=900mm
- Traversengeschwindigkeit: 0 bis 200mm/min
- Hochpräziser elektromechanischer Prüfrahmen mit hoher sowohl lateraler als auch axialer Steifigkeit
- Der untere Prüfraum ist für Zug-/Druck- und Wechsellastversuche bis zur Kapazitätsgrenze hin ausgelegt
- Hauptantrieb mit trägheitsarmem Servomotor und digitaler Lage-Rückführung
- Konstante Geschwindigkeit der Fahrtraverse, wirkend über eine präzise Kugelumlaufspindel
|
![](/fileadmin/_processed_/4/a/csm_647-grips-1_27610be1cf.jpg)
© TU Graz/LKI
|
Hydraulisches Keilspannsystem
Fmaxstat=333kN, Fmaxdyn=250kN
- hydraulisches Spannsystem für Zugversuche
- für MTS 100kN, MTS 1MN und BETA1000
- Anschlußgewinde: M36 x 2
- Spannbacken für Rund- und Flachproben
- Probenstärken:
Rundproben: d=5mm bis d=30mm
Flachproben: 1mm bis 40mm
|
![](/fileadmin/_processed_/c/5/csm_shimadzu_d6a4576352.jpg)
© TU Graz/LKI
|
Universalprüfmaschine Shimadzu AG-50
Fmax=50kN, hmax=1000mm
- Traversengeschwindigkeit: 0 bis 1000mm/min
- Zug-/Druck- und Wechsellastversuche
|
![IMG 9861 Würfelpresse 5000kN](/fileadmin/_processed_/9/e/csm_IMG_9861_65845289e5.jpg)
© TU Graz/LKI |

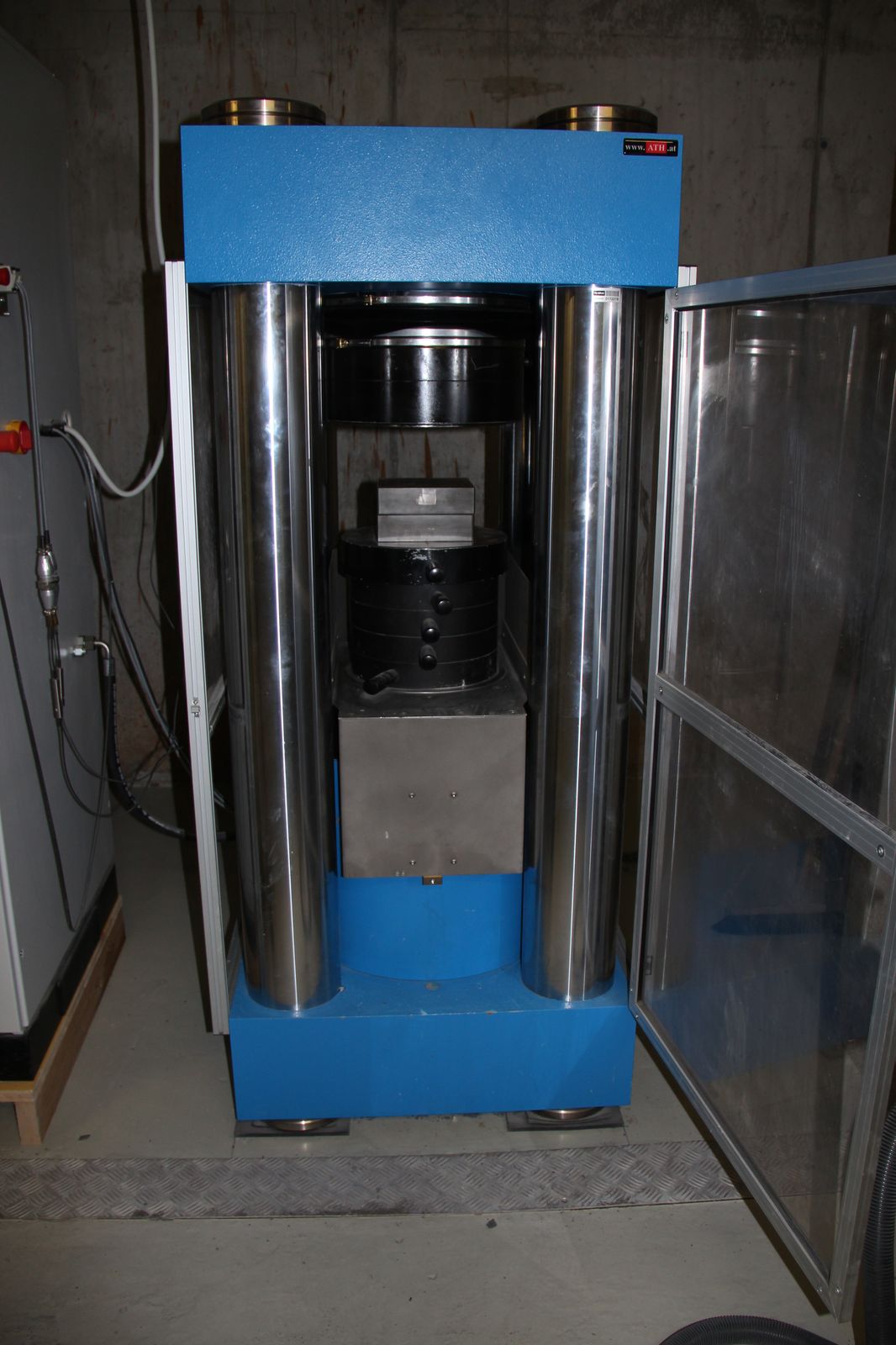

Würfeldruckpresse
Servogesteuerte Druckprüfmaschine nach DIN 51220 und EN 12390-4
Fmax= 5000kN, hmax= 80mm, maximale Einbauhöhe: 380mm
- sphärische Druckplatte
- modulare Zwischenplatten
|
![torsionspruefstand](/fileadmin/_processed_/1/e/csm_torsionspruefstand_2a0ae1ec0c.jpg)
© TU Graz/LKI |

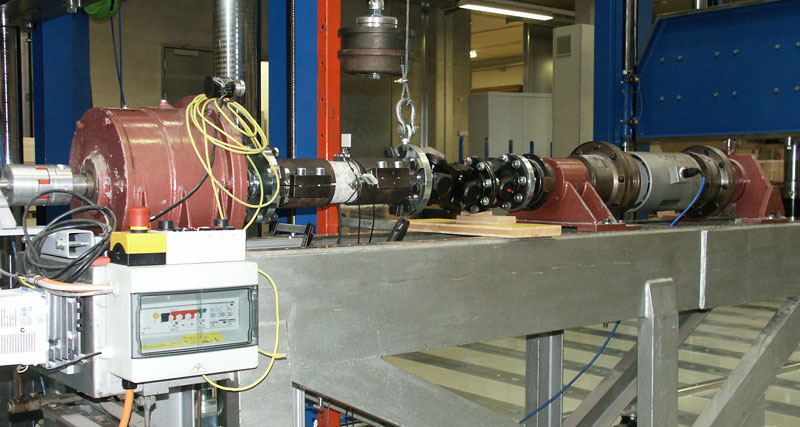

Torsionsprüfstand
Mmax= 5000Nm
- variable Probenmontage
- Halbschalen für Bohrkernaufnahme
|
![reissrahmen-1](/fileadmin/_processed_/7/3/csm_reissrahmen-1_76a5be8bfd.jpg)
© TU Graz/LKI |

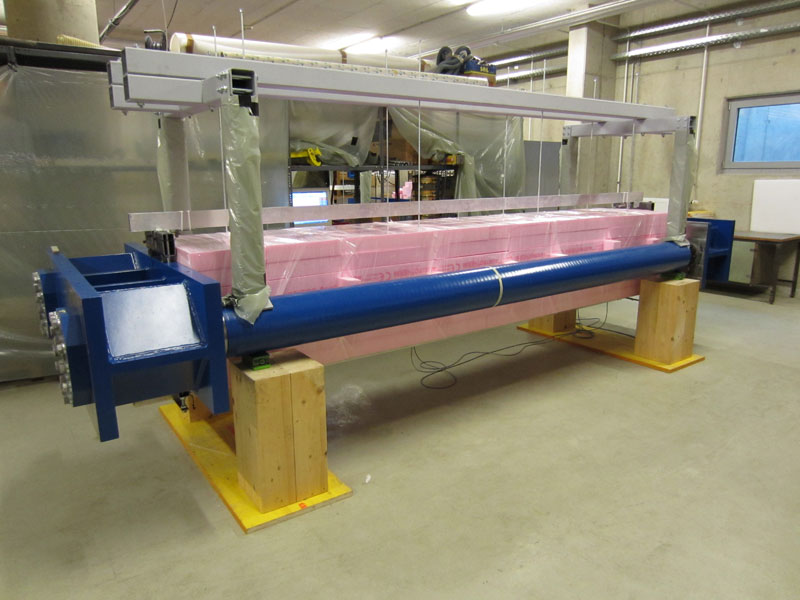

Reissrahmen
hydraulischer Vorspannrahmen
- Vorspannlänge: 4m
- Fmax=1000kN
|
![haftzug](/fileadmin/_processed_/0/f/csm_haftzug_b30dbfc205.jpg)
© TU Graz/LKI |

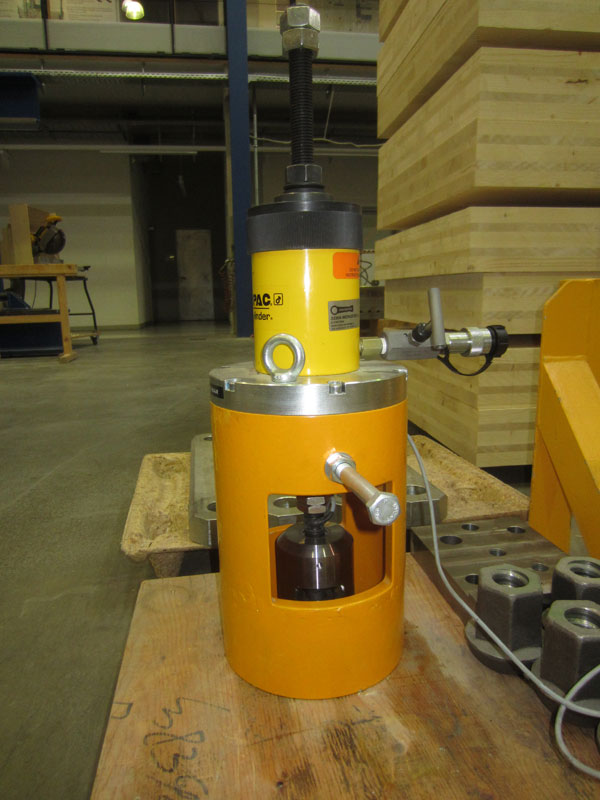

Haftzugprüfer
hydraulischer Haftzugprüfer
- DMS applizierte Zugspindel
- für Bohrkern- und Zylinderprüfung
|
