Zustand 3
› weiter

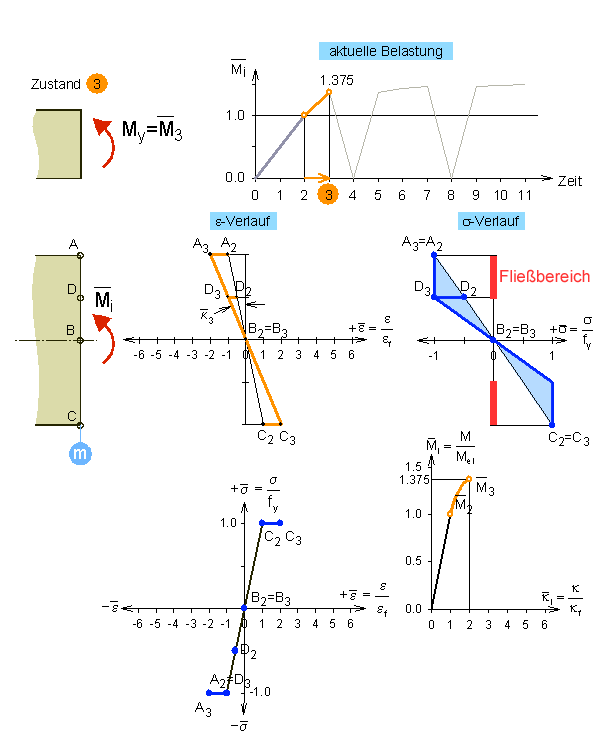

Plastizieren des Querschnitts
In diesem Schritt wird das Moment über das Fließmoment gesteigert. Es kommt im betrachteten Belastungszustand (von Zustand 2 nach 3) zum fortschreitenden Plastizieren der Randfasern (von C
2 nach C3; von A
2 nach A
3). Das Ausmaß der Plastizierungen in Richtung Schwerlinie ergibt sich aus der Momentengleichgewichtsbedingung zwischen dem äußeren Moment und der Integration der Momentenwirkung der Einzelfasern um die Schwerachse. Diese Gleichgewichtsbedingung führt für die aktuelle Belastung zum Fließen des Querschnitts über 25 % der Höhe beidseits der Ränder. Damit tritt in Faser D gerade noch die Fließgrenze auf. Dadurch ist auch die aktuelle Neigung der Dehnungsebene festgelegt. Aus der Momenten-Krümmungs-Darstellung ist ein Abfall der Biegesteifigkeit im betrachteten Belastungsintervall zu erkennen.
In den Fließbereichen ist die Spannung konstant (Fließspannung), die Dehnung verläuft jedoch weiterhin linear über den Querschnitt.
