Zustand 2

› weiter

Randfaserfließen

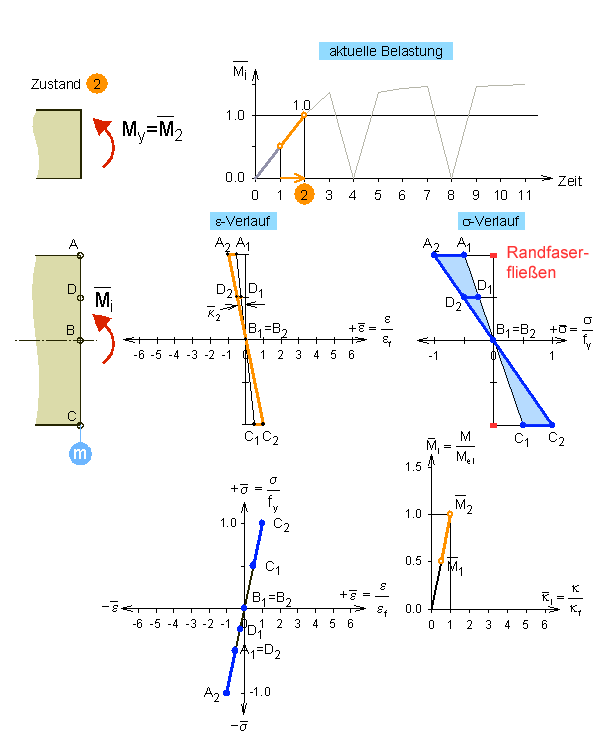

Hier weist erstmalig auch der Ausgangszustand Spannungen und Dehnungen auf (Bezeichnung mit Index 1). Aus dem Spannungs-Dehnungs-Diagramm ist erkennbar, dass die Randfasern (A, C) die Fließgrenze erreichen. Das Moment wird in diesem Belastungsschritt gerade bis zum Fließmoment gesteigert. Der Querschnitt weist immer noch völlig elastisches Verhalten auf. Das Fließen einzelner Fasern im Querschnitt wird in der Darstellung des Spannungsverlaufes zusätzlich rot hervorgehoben. Im betrachteten Zustand 2 betrifft dies nur die Randfasern A und C. Obwohl bereits eine Randfaser fließt, ist eine weitere Laststeigerung möglich.
