2. Lage Normalkraftsangriff am Querschnitt

Welche der drei dargestellten Lösungen beinhaltet die korrekte Lage des Normalkraftangriffes für das behandelte U-Profil?

Richtige Antwort: A

Erklärung

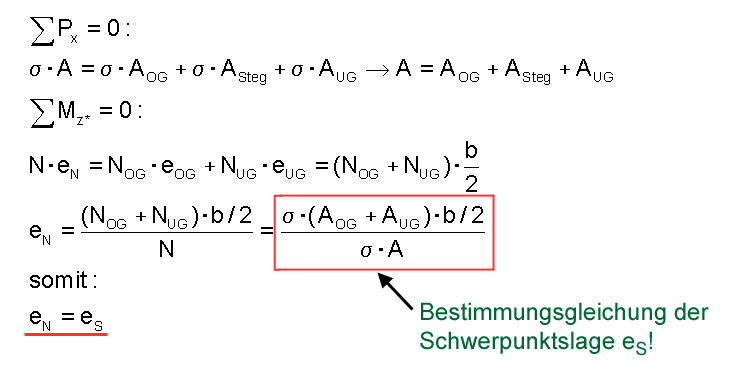

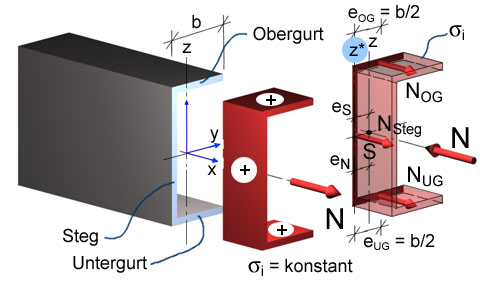

Die Normalkraft N entspricht der Spannungsresultante aus den Normalspannungen am Querschnitt. Zur Erklärung werden die Spannungsresultanten der einzelnen Querschnittsteile (Obergurt NOG, Steg NSteg, Untergurt NUG) eingeführt. Diese Spannungsresultanten stehen mit der Normalkraft N im Gleichgewicht - daher wird für die nachfolgende Erklärung N als Reaktion aufgefasst (Änderung der Wirkungsrichtung). Die Erklärung erfolgt derart, dass die Ermittlung des Schwerpunktabstandes eS ident wird zur Lage von N (Abstand eN). Gleichgewicht: Die Achse z* liegt in der Stegmitte. Kraftangriff von N liegt immer im Schwerpunkt des Querschnittes.
