Zustand 5
› weiter
Wiederbelastung

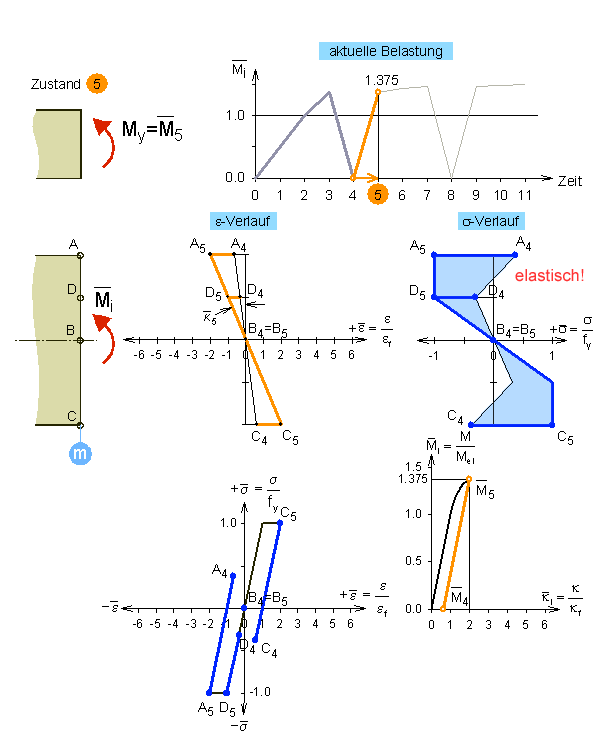

Das Moment wird in diesem Belastungsschritt wieder bis auf den Wert vor der Entlastung gesteigert.
Unterstellt man vorerst für das vorliegende Beanspruchungsintervall (Differenz M
y = 1.375 M
F von Zustand 5 zu Zustand 4 einen elastischen Spannungsverlauf so kann dies im Spannungs-Dehnungs-Diagramm für die einzelnen Fasern (A
5, C
5, D
5) leicht überprüft werden.
Spannungsänderung
- Δσ = -1.375 fy für Faser A
- Δσ = 1.375 fy für Faser C
- Δσ = 0.5 · 1.375 fy = 0.688 fy für Faser D
Die angenommene Belastung von M
y = 1.375 M
F stellt in diesem Fall gerade jene Grenze dar, die zu keinen neuerlichen Plastizierungen im Querschnitt führt. Der Grund dafür ist der günstige Restspannungszustand (Index 4) am Beginn der Wiederbelastung. Damit entspricht auch die Biegesteifigkeit dieses Belastungsintervalls wieder jener des elastischen Querschnittes. Der Ent- und Belastungsvorgang von Zustand 3 bis Zustand 5 geschieht völlig elastisch.
