2.2 Spannungsverlauf in Sonderfällen

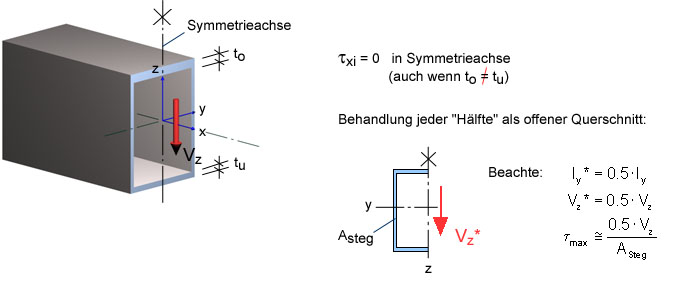

Kastenquerschnitt mit Symmetrieachse in Querkraftrichtung

Da der Schubfluß eine antimetrische Größe ist, muss er in der Symmetrieachse zu Null werden. Dadurch kann der Schubspannungsverlauf am halben Querschnitt berechnet werden. Dies erfolgt mit den Querschnittswerten des halben Systems und der halben Querkraft. Zahlenbeispiel

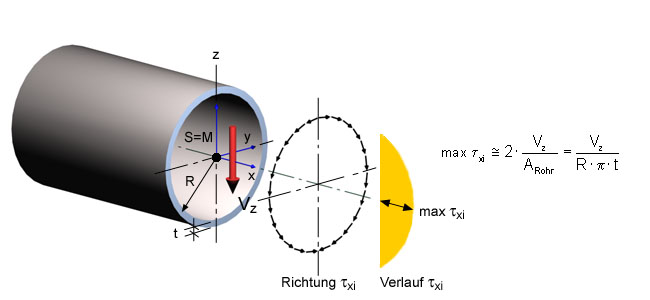

Keisringquerschnitt

Der Kreisringquerschnitt ist ein symmetrisches Profil. Daher ist der Schubfluß in der Symmetrieachse Null . Die maximale Schubspannung befindet sich im Schwerpunkt. Dazwischen bildet sich ein sinus- bzw. cosinusförmiger Verlauf aus. Auch hier sind die Schubspannungen über die Dicke konstant. Sie zeigen in tangentialer Richtung zur Querschnittsmittellinie (bisher x- bzw. y-Richtung).
